應用規范：

1、設計、制造按GB/T12238-1989

2、結構長度按GB/T12221-2005

3、連接法蘭：GB/T9113-2000

4、閥門檢查和試驗按JB/T9092-1999

產品特點及用途：

       本蝶閥是一種一閥兩用的產品，集伸縮器和法蘭式蝶閥于一體。它能在一定范圍內可軸向伸縮，有利于管道熱脹冷縮、消除管道振動及在一定角度范圍內客服管道對接不同軸而產生的偏移，能極大的方便閥門管路的安裝和拆卸，提高經濟效益。適用于食品、飲料、醫藥、純凈管路及工業環保、水處理、高層建筑、給排水管路作啟閉調節介質流量之用。

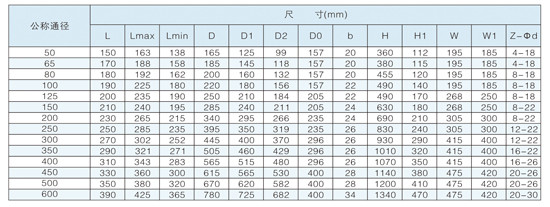

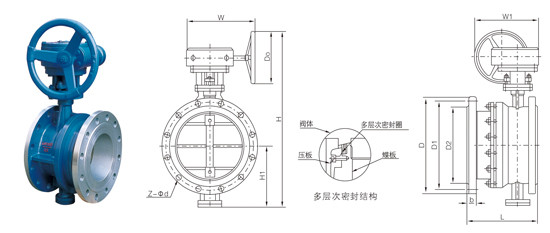

SD343H-10C 主要外形和鏈接尺寸
