充壓式閥座雙向硬密封蝶閥，通過對空心橡膠閥座內腔充壓和泄壓，實現蝶板和閥座密封副的分離和貼合，達到閥門啟閉無摩擦，并實現閥門進出口雙向密封的功能。
    雙向壓硬密封蝶閥溫度能用多少
    充壓式閥座雙向硬密封蝶閥是一種雙偏心橡膠密封中低壓蝶閥，在閥座密封結構上進行了創新，具體結構見下圖1。

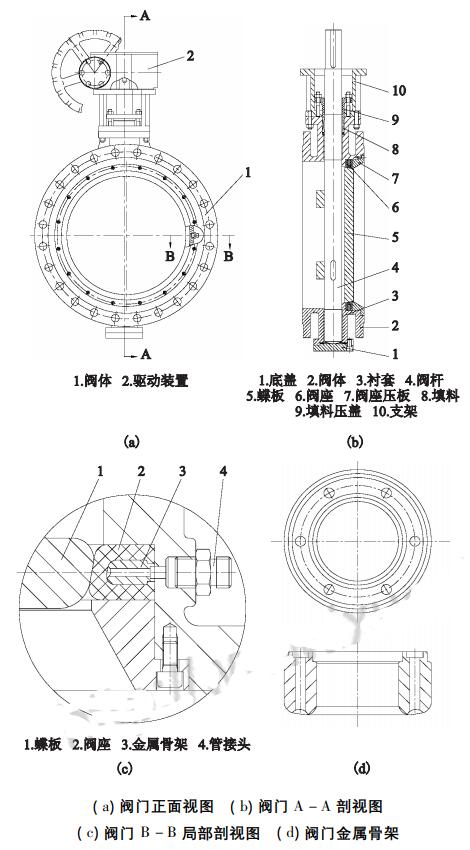

圖1 充壓式閥座雙向硬密封蝶閥

    充壓式閥座雙向硬密封蝶閥的閥體、蝶板、閥桿的組裝結構與其他雙偏心蝶閥相同，閥桿貫穿閥體上、下襯套和蝶板背面凸耳孔，閥桿與蝶板通過平鍵和錐銷固為一體，使閥桿和蝶板同步動作。閥座為模具成型的內有空心環槽的橡膠圈，環槽內安裝金屬骨架，金屬骨架的兩端面均加工有環槽，兩側環槽有若干通孔相連。閥座由閥座壓板固定在閥體內。閥體外側管接頭內端與閥座環槽相通，外端與電磁換向閥和液壓站（或高壓氣源）連接。閥座橡膠圈的材料應根據介質特性及工作溫度來選擇，耐溫性好的全氟化橡膠可達325℃。橡膠圈的壁厚應根據介質壓力和尺寸計算。
